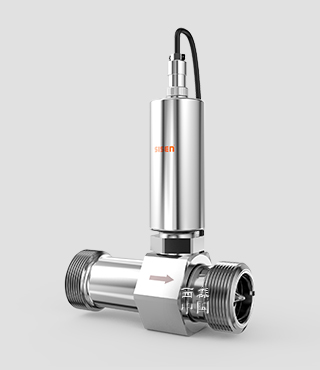

脈沖輸出液體渦輪流量計
FLYW系列脈沖輸出液體渦輪流量計
脈沖輸出液體渦輪流量計
FLYW脈沖輸出液體渦輪流量計
脈沖輸出液體渦輪流量計
脈沖輸出液體渦輪流量計
脈沖輸出液體渦輪流量計
西森脈沖輸出液體渦輪流量計

FLYW系列脈沖輸出液體渦輪流量計

◆高精度，一般可達1.0級、0.5級，高精度型可達0.2級（需定制）；
◆重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，?在貿易結算中是優先選用的流量計；
◆采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能優越；
◆采用全硬質合金(碳化鎢)屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，不僅保證精度，并且提高耐磨性能；
◆容易維修，有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開；
◆有較強抗磁干擾和振動能力、性能可靠、壽命長；
◆現場無顯示，體積小，安裝方便；
◆測量范圍寬，下限流速低；
◆壓力損失小，重復性好，精準度高，葉輪具有防腐功能；
FLYW系列para1
◆高精度，一般可達1.0級、0.5級，高精度型可達0.2級（需定制）；
◆重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，?在貿易結算中是優先選用的流量計；
◆采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能優越；
◆采用全硬質合金(碳化鎢)屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，不僅保證精度，并且提高耐磨性能；
◆容易維修，有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開；
◆有較強抗磁干擾和振動能力、性能可靠、壽命長；
◆現場無顯示，體積小，安裝方便；
◆測量范圍寬，下限流速低；
◆壓力損失小，重復性好，精準度高，葉輪具有防腐功能；
para120
FLYW系列脈沖輸出液體渦輪流量計小型輕巧，安裝方便，無現場表頭顯示，直接輸出三線制脈沖信號，性價比高，適用于無雜質、無強烈腐蝕性、低粘度的液體流量測量，可與智能流量積算儀或定量控制儀配套使用，實現超量報警或自動定量控制等功能。para3

FLYW系列脈沖輸出液體渦輪流量計小型輕巧，安裝方便，無現場表頭顯示，直接輸出三線制脈沖信號，性價比高，適用于無雜質、無強烈腐蝕性、低粘度的液體流量測量，可與智能流量積算儀或定量控制儀配套使用，實現超量報警或自動定量控制等功能。

圖片關鍵詞

FLYW系列脈沖輸出液體渦輪流量計-廠家

圖片關鍵詞

脈沖輸出液體渦輪流量計產品尺寸

單位

注：此尺寸圖與實物尺寸誤差不超過2mm。

公稱通徑 DN (mm)	法蘭連接				螺紋連接					夾裝連接		卡箍連接
	法蘭連接				外螺紋		內螺紋			夾裝連接		卡箍連接
	1.6MPa D(法蘭外徑)	L (長度)	K(螺栓孔中心圓直徑)	nxd(孔數x 螺栓孔直徑)	L1 (長度)	G1 (螺紋)	L3 (長度)	D2 (外徑)	G2 (螺紋)	L4 (長度)	D4 (外徑)	L0 (長度)	D0 (外徑)	A	B
4	須定制（不常用）				225	G1/2"	80	38	G1/4"			50	50.5	46	40.5
6					225	G1/2"	80	38	G1/4"			50	50.5	46	40.5
10					345	G1/2"	80	38	G3/8"			50	50.5	46	40.5
15	95	75	65	4xφ14	65	G1"	110	40	G1/2"	75	36	75	50.5	46	40.5
20	105	85	75	4xφ14	75	G1"	133	48	G3/4"	85	44	85	50.5	46	40.5
25	115	100	85	4xφ14	85	G1 1/4"	150	53	G1"	80	52	100	50.5	46	40.5
32	140	120	100	4xφ18	100	G1 1/2"	172	62	G1 1/4"	90	65	120	50.5	46	40.5
40	150	140	110	4xφ18	110	G2"	185	70	G1 1/2"	90	74	140	64	59	53.5
50	165	150	125	4xφ18	125	G2 1/2"	200	78	G2"	120	93	150	78	73.5	68
65	185	175	145	4xφ18	145	G3'	235	90	G2 1/2"	100	106	175	91	86	80.5
80	200	200	160	8xφ18	160	G3 1/2"	260	100	G3"	100	128	200	106	110.5	94
100	220	220	180	8xφ18	180	G4 1/2"				100	159	220	119	113	106
125	250	250	210	8xφ18
150	285	300	240	8xφ22
200	340	360	295	12xφ22

圖片關鍵詞

執行標準	渦輪流量傳感器（JB/T9246-2016）
檢定規程	渦輪流量計（JJG1037-2008）
被測介質	無雜質、低粘度、無強烈腐蝕性液體
公稱通徑	DN4-DN300
連接方式	法蘭連接型	DN4-DN300（DN15-DN200是常規口徑，其它口徑需定制）
	螺紋連接型	DN4-DN100（DN4-DN50是常規口徑，其它口徑需定制）
	夾裝連接型	DN15-DN100
	卡箍連接型	DN4-DN100（DN15-DN80是常規口徑，其它口徑需定制）
法蘭標準	常規標準	HG20593-97
	其他標準(定制）	國際管法蘭	如：德標DIN、美標ANSI、日標JIS
		國內管法蘭	如：化工部標準、機械部標準
螺紋規格	常規規格	英制管螺紋（外螺紋）
	其他規格	內螺紋、球面螺紋、NPT螺紋等
準確度等級	0.5級，1.0級，1.5級
量程比	1：10，1：15
使用條件	介質溫度	-20℃~+100℃（普通型，標配）
		-20℃~+150℃（高溫型，定制）
	環境溫度	-20℃~+85℃（高溫型，定制）
	相對濕度	5%~90%
	大氣壓力	86kPa~106kPa
工作電源	1、外電源：+24VDC±15%，波紋≤±5%，適用于（4~20）mA輸出、脈沖輸出、Modbus RTU通訊協議（RS485）等 2、內電源（電池供電）：1組3.6V鋰電池
整機功耗	1、外電源：<1W 2、內電源：平均功耗≤1W，是連續使用兩年以內
輸出信號	1、三線制脈沖信號 2、二線制或三線制（4~20）mA電流信號 3、Modbus RTU通訊協議（RS485） 4、（4~20）mA+HART協議
電氣接口	內螺紋M20*1.5
防爆等級	無，如需防爆請選用FLYW210系列產品
防護等級	IP65

液體渦輪流量計材質

類型	材質（常規型）				材質（特殊型）
法蘭連接型	表體	304不銹鋼	法蘭	304不銹鋼	法蘭	304/316
	導向架		法蘭	304不銹鋼	表體/導向架	316L不銹鋼
	卡簧		葉輪	430F不銹鋼	葉輪	雙相鋼
螺紋連接型	直管段	304不銹鋼	表體	304不銹鋼	表體	316L不銹鋼
	導向架		鎖母	304不銹鋼	導向架	316L不銹鋼
	壓環/卡簧		葉輪	430F不銹鋼	葉輪	雙相鋼
夾裝連接型	導向架	304不銹鋼	表體	304不銹鋼	表體	316L不銹鋼
夾裝連接型	卡簧	304不銹鋼	葉輪	430F不銹鋼	葉輪	雙相鋼

注：特殊型材質需要根據傳感器實際口徑要求而定。

圖片關鍵詞

公稱通徑	流量范圍（m³/h）	公稱壓力（MPa）	安裝方式	準確度等級	本體和法蘭材質
4	0.04~0.25	1、法蘭式（DN15~DN50）出廠默認：PN4.0 （包含PN1.6和PN2.5）； PN6.4/PN10/PN20/PN25 （須定制） 2、螺紋式（DN4~DN50）出廠默認：PN6.4 （包含PN1.6、PN2.5、PN4.0）； PN10/PN20/PN25 （須定制） 3、卡箍式（DN15~DN80）出廠默認：PN1.6 4、法蘭式（DN65~DN200）出廠默認：PN1.6； PN2.5/PN4.0/PN6.4 PN10/PN20/PN25 （須定制）	螺紋、卡箍	2.0級	304不銹鋼（默認） 316不銹鋼（可選） 316L不銹鋼（可選）
6	0.1~0.6		螺紋、卡箍	2.0級
10	0.2~1.2		螺紋、卡箍	2.0級
15	0.6~6		螺紋、法蘭、卡箍、夾裝	1.5級（默認）、1.0級（可選）
20	0.8～8		螺紋、法蘭、卡箍、夾裝	1.5級（默認）、1.0級（可選）
25	1~10		螺紋、法蘭、卡箍、夾裝	1.5級（默認）、1.0級（可選）
32	1.5~15		螺紋、法蘭、卡箍、夾裝	1.5級（默認）、1.0級（可選）
40	2~20		螺紋、法蘭、卡箍、夾裝	1.0級（默認）、0.5級（可選）
50	4~40		螺紋、法蘭、卡箍、夾裝	1.0級（默認）、0.5級（可選）
65	7~70		螺紋、法蘭、卡箍、夾裝	1.0級（默認）、0.5級（可選）
80	10~100		螺紋、法蘭、卡箍、夾裝	1.0級（默認）、0.5級（可選）
100	15~150		法蘭、卡箍、夾裝	1.0級（默認）、0.5級（可選）
125	25~250		法蘭	1.0級（默認）、0.5級（可選）
150	30~300		法蘭	1.0級（默認）、0.5級（可選）
200	60~600		法蘭	1.0級（默認）、0.5級（可選）
